先日、模型店に立ち寄ったら運良く『30MS 式波・アスカ・ラングレー』の再販に出会えまして、初の美プラとしてお迎えしました。
出来栄えが本当に素晴らしく、素組みのままでも完璧な完成度。「これはこのまま飾っておこう！」と大満足していたのですが……
モデラーの皆さん、同梱されている「カシウスの槍」をじっくり見ましたか？
あの複雑にうねる螺旋（らせん）構造が、パーツ分割なしのワンパーツで完全再現されているんです。
「一体どんな金型を使ったらこれが成形できるんだ！？」と、仕事柄、射出成形に馴染みがある私の脳内は大興奮。
今回は、このカシウスの槍の驚異的な「2面スライド金型構造」について、パーツを実際に塗り分けて可視化するというちょっと変わったアプローチで徹底考察してみました！
※本記事は、仕事で金型に触れる機会の多い筆者が個人の経験をベースにまとめた「独自の考察」です。バンダイさんの公式見解ではありませんので、一つのエンタメ（読み物）として楽しんでいただければ幸いです！
そもそも「スライド金型」ってどんな仕組み？
一般的なプラモデルの金型は、表（キャビ）と裏（コア）の「2面」で挟み込んでプラモの形を作ります。
しかし、それでは「金型がパカッと開く方向」に対して引っかかる凸凹（アンダーカット）がある形状は型から抜けなくなってしまいます。
そこで登場するのが「スライド金型」です。 型が開く方向に対して「横（垂直方向）」からシャキーンとスライドしてくる別の型を組み合わせることで、複雑な立体を1発で成形する技術です。
成形機そのものは特殊なものでなくて良いため、いかに金型側のギミックを作り込むかがエンジニアの腕の見せ所になります。
※スライド金型の基本的な仕組みについては、過去記事の【EG νガンダムで学ぶスライド金型】で詳しく図解していますので、あわせてどうぞ！
今回のお題：Eランナー「カシウスの槍」

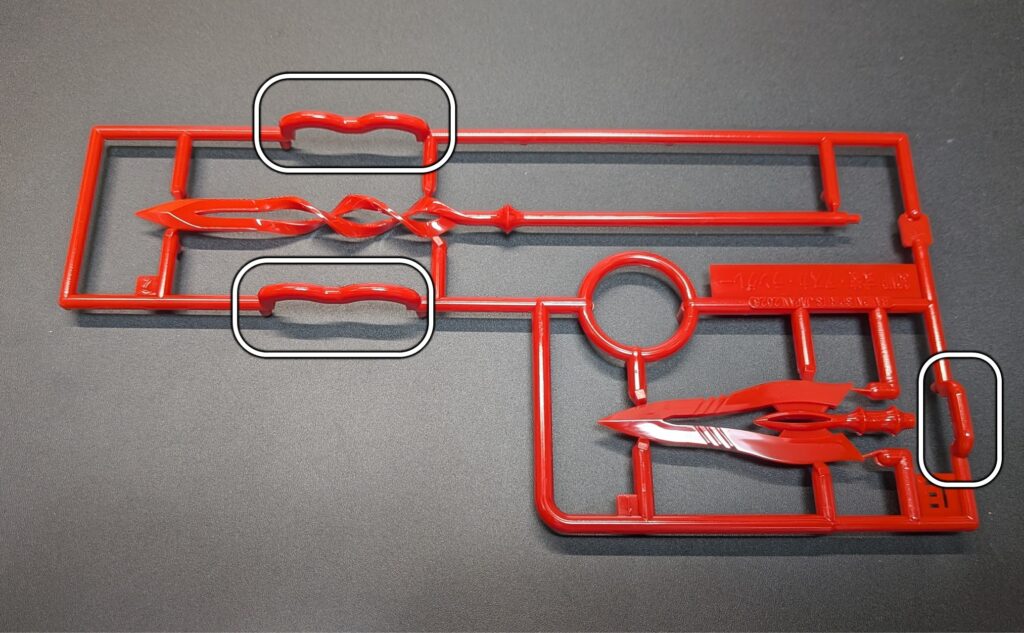

今回のターゲットは、槍専用となっている「Eランナー」。

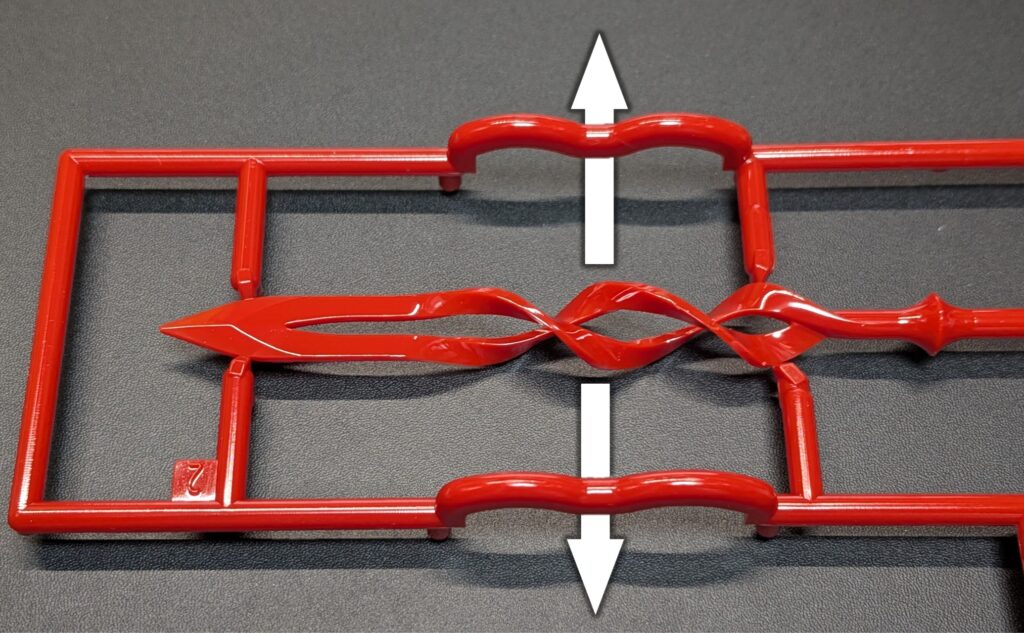

なんと3方向から金型がスライドしてくる構造になっていますが、最も変態的（褒め言葉）なのは、やはり螺旋を描く刃の部分です。
ここは「2面スライド（左右から挟み込むスライド型）」で構成されています。
この複雑怪奇な型割りをどうにかして紐解いていきましょう。
複雑な型構造を脳内で処理する「カラー可視化法」
いつもはランナーの配置やうっすら見える「パーティングライン（型の合わせ目）」を目で追って考察するのですが、今回のカシウスの槍はあまりにラインが複雑に入り組んでいて、脳内メモリだけではパンクしてしまいました（笑）。
そこで今回は、模型のパーツ上に「どの面が、どの金型と接触していたか」を直接色分けして可視化するという方法を試してみました。
色分けに使ったのは、以前ブログでもご紹介した『Arrtx（アーツ）のアクリルマーカー』。
下地を隠す力が強いので、こういう検証にも大活躍してくれます。
【可視化の手順】

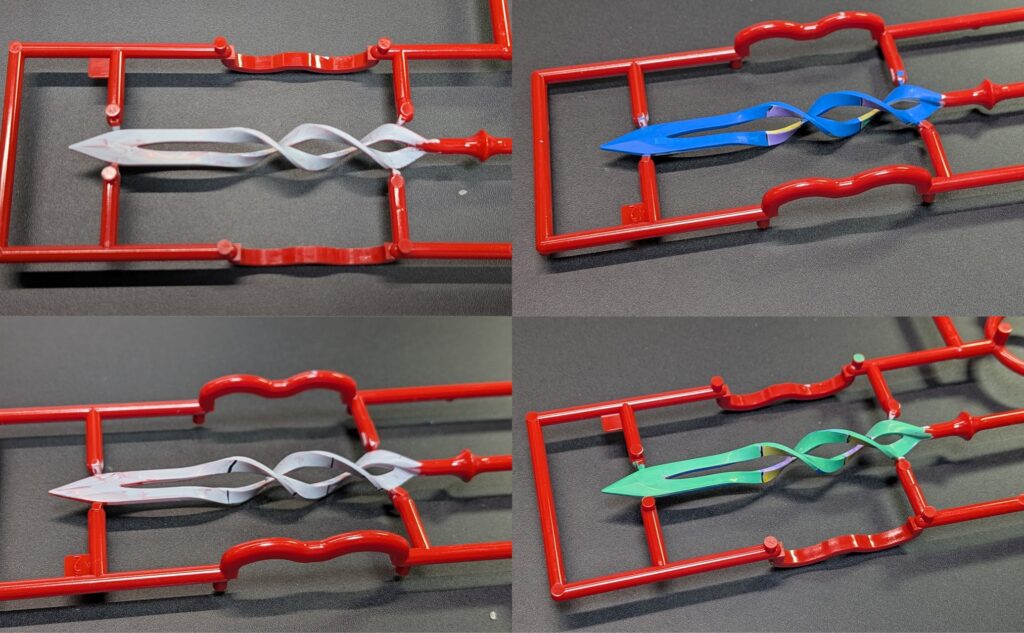

- (手順1) まず、ベースとして塗り分ける部分全体にグレーを塗って色をリセットします。
- (手順2) パーツをじっくり観察し、油性ペンでパーティングラインを正確に書き込みます（これで型の境界線がはっきりします）。
- (手順3) 各金型を担当色で塗っていきます。
- 青色： キャビ型（表側の型）
- 緑色： コア型（裏側の型）
- 紫色： キャビ側から手前に動くスライド型
- 黄色： コア側から手前に動くスライド型
境界線（パーティングライン）をあらかじめペンで引き締めておいたおかげで、迷うことなく綺麗に塗り分けることができました。さあ、準備は万端です。ここからバンダイの変態技術（最大級の賛辞）が浮かび上がってきます……！
4つの視点から見る、驚異の金型構造

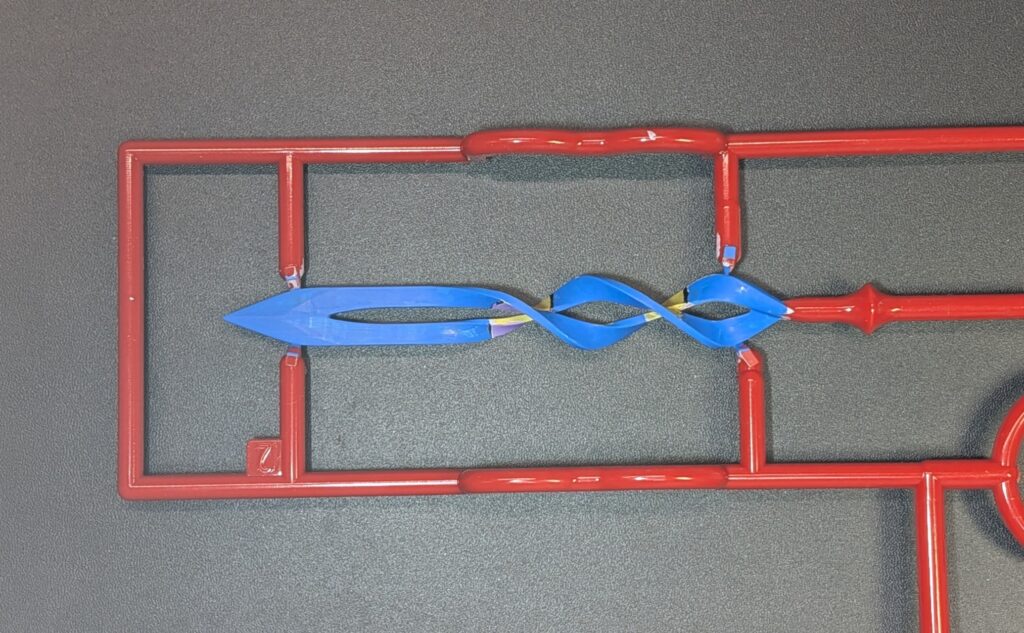

① キャビ面（表側）から見る
キャビ面（表）から正対して見ると、大部分が青（キャビ型）で占められています。
裏側の緑（コア型）は一切見えず、左右のスライド型（紫・黄）が少しだけ顔を覗かせる状態です。
ここから、「螺旋の外側はすべてキャビ型が一気に受け持っている」こと。
そして「螺旋の内側のえぐれた空間をスライド型が構成している」ことが分かります。

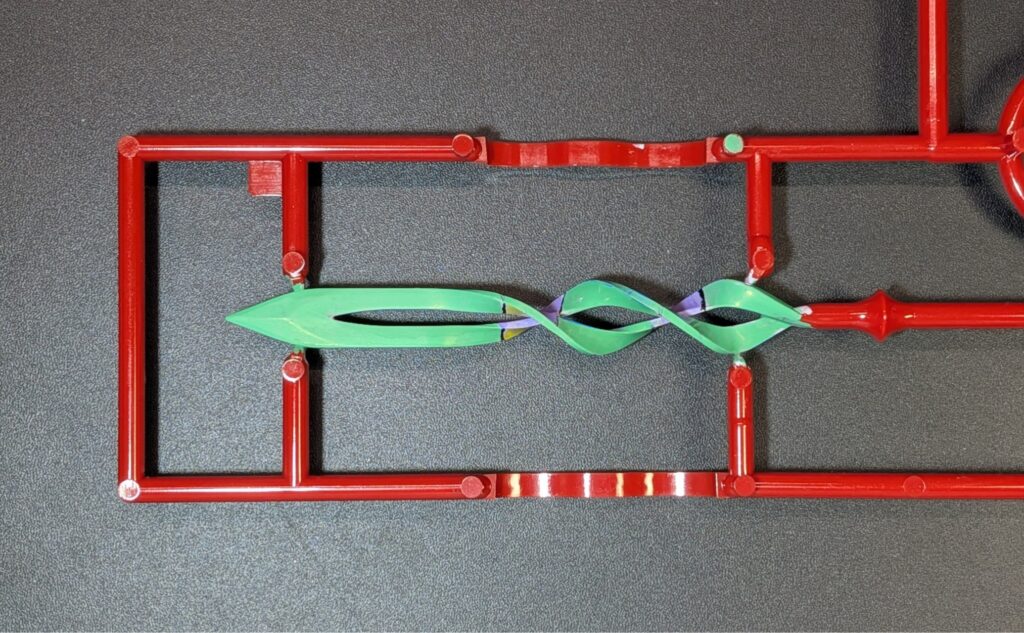

② コア面（裏側）から見る
コア面（裏）から見ると、今度は大部分が緑（コア型）になります。
表裏で完全に対称な形状をしているため、型構成も綺麗に対称になっていますね。美しい。

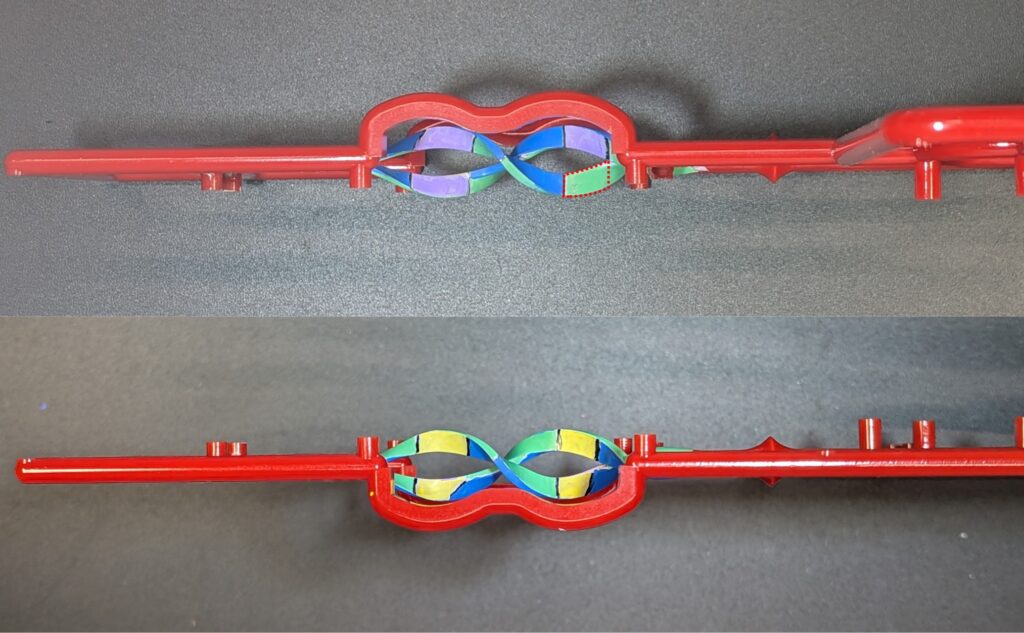

③ スライド面（真横）から見る
横から観察すると、いよいよスライド型の真価が見えてきます。
M字型に走るランナーの隙間を縫うようにして、紫と黄色のスライド型が複雑にパーツ表面を形作っているのが分かります。
ここで一つ、驚きの発見がありました（写真の赤点線部）。
本来の対称性から考えると「紫（スライド型）」であるべき場所なのですが、肉眼ではパーティングラインが確認できず、勾配的にも破綻していなかったため、私は「緑（コア型）」と判断して塗りました。
もし仮に、ここが本当にスライド型（紫）だったとしたら……
「合わせ目が肉眼で見えないレベルで平滑に密着している」ということになります。
どちらにせよ、バンダイさんの精度は恐ろしい領域に達しています。

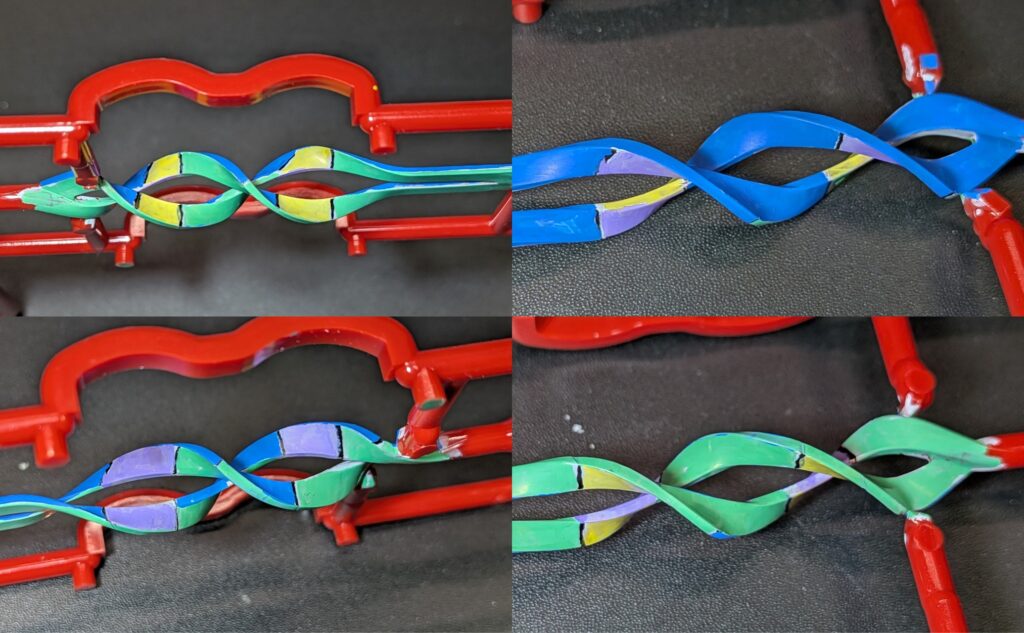

④ 2面スライド部の全景
今回塗り分けたパーツをぐるりと見回した全景がこちらです。
カラフルになったことで、どれほど複雑なパズルが行われているかが一目で伝わるかと思います。
じっくり色の繋がりを追うことで、ようやく「あぁ、ここで型がこう抜けるのか！」と理解が追いつきました。
これを3Dデータ上で設計し、狂いなく形にしているバンダイの技術者の方々は、本当に凄まじい変態（しつこいようですが最大級の褒め言葉）ですね……！
さいごに
今回は、30MSアスカに付属する「カシウスの槍」の2面スライド金型考察をお届けしました。
頭の中だけで考えるには限界がある複雑な工作や構造も、今回のように「パーツを型ごとに直接塗り分ける」というアプローチを取ることで、一気に理解が深まる最高の検証手法だと実感しました。今後も面白い構造のキットを見つけたら、この「カラー可視化法」で丸裸にしていこうと思います！
皆さんは最近組んだキットの中で、「このパーツのワンパーツ成形はヤバい！」と感動したものはありますか？ぜひコメント欄で教えてくださいね。
ではっ！！
