こんにちは、MIBです！
現在製作中のRGクロスボーンガンダムX-11 ファータモガーナフルクロスですが、RG特有の内部フレームを単体で見栄えよくしたいという思いから内部フレームに手を入れています。
前回は内部フレームだけで自立させるのに不可欠な股関節前後の部品を作成しましたが、今回はその部品を内部フレームっぽくデコレーションしていきたいと思います。
市販パーツの活用
現在は様々なディテールアップパーツが販売されており、貼り付けるだけで手軽に機械感を出すことができるようになりました。
ただ市販パーツをそのまま貼り付けただけだと周囲の部品との面取りの雰囲気が変わってしまい妙に浮いた仕上がりとなってしまうことが多くあります。
また、使ったパーツを知っている人にとっては身近なパーツを見つけて「ここで使っているんだ」とわかってしまい、多少興ざめのようになってしまう可能性もあります。
そのため表面をやすり掛けしつつほかの部品と合うような面取りを行ったり、一部部品を加工して元パーツそのままの形では使わないようにすると、馴染み具合が大きく違った仕上がりになります。
実例としてフロントアーマー部の内部フレームパーツに市販のハッチモールドを貼り付けた内容を紹介します。

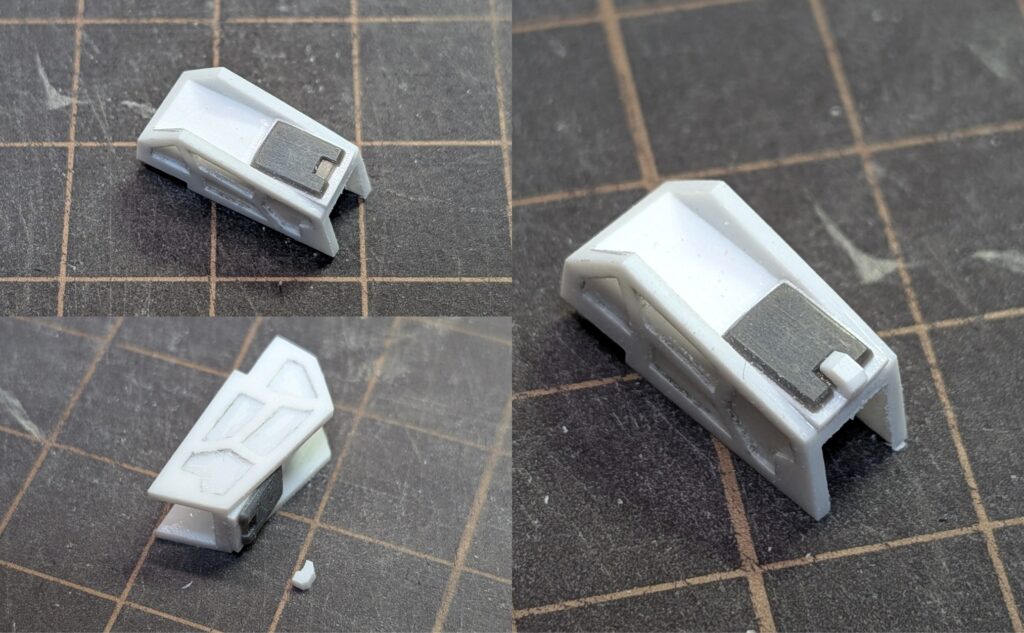

(左上) ハッチモールドを貼り付けたところ
(左下) ヒンジ状のプラ板を切り出し
( 右 ) 貼り付けた状態
表面処理は自分がプラ板スクラッチ部品に入れる面取りと似たものになるように入れなおしています。
そのうえで、ハッチのヒンジ部に合わせてプラ板を切り出して貼り付け、少し大げさですがヒンジを大型化しました。
写真では色が違うため市販パーツであることが一目瞭然ですが、見た目が大きく変化するので「ここはあの部品だな」とは感じにくい仕上がりになったと思います。
シイタケモールド
フロントアーマーの下半分には市販パーツを貼り付けたので、上半分には自作のディテールアップパーツを貼り付けます。
同時に視界に入る部分に市販パーツと自作パーツを混ぜこむことで、より市販パーツを目立たせなくする作戦です。
今回は自作のディテールアップパーツとしてシイタケディテールを作ってみました。
初めて本格的に作ってみて感じたこととして、精度高く作るには特に貼り合せるときにとても高い技術が必要だと感じましたが、精度を気にしなければ意外と簡単に作れると感じました。
ただし簡単に作れるといってもすぐにできるわけではなく、手間はそれなりにかかります。

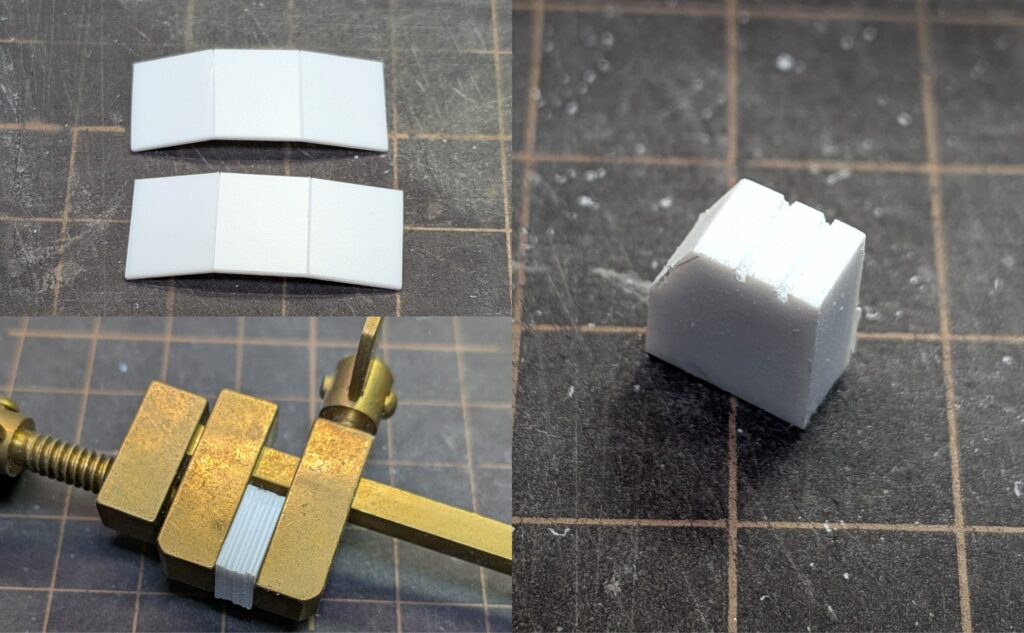

(左上) プラ板を切り出し
(左下) 重ねてハタガネで固定
( 右 ) 外形を削り出したところ
外形は金やすりで地道に削り、スリットは目立てヤスリとカッターのこで入れました。

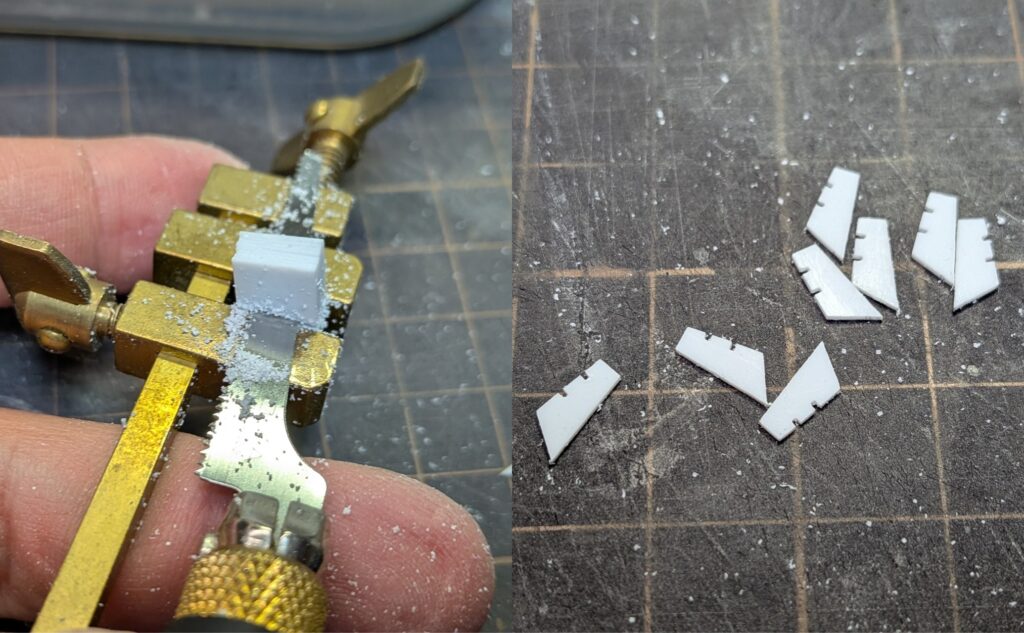

( 左 ) 外形が決まれば必要な箇所で切り出します
( 右 ) 切り出したところ

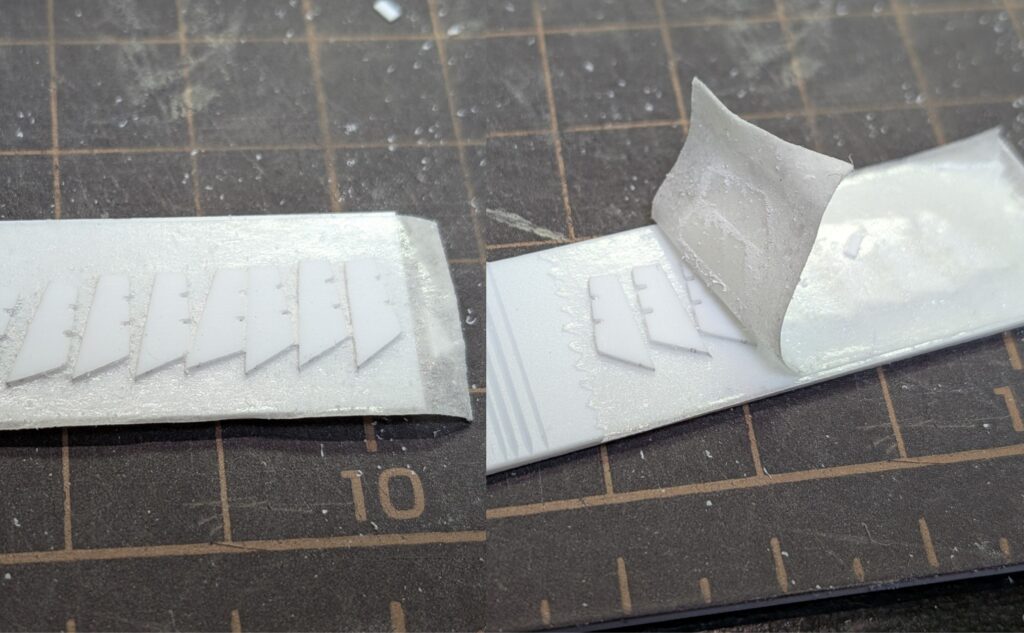

( 左 ) 表面処理のためにプラ板に貼った両面テープに部品を貼り付けます
( 右 ) 処理後両面テープごと剥がし、新たな両面テープに貼り付けることで裏面も容易にやすり掛けできます

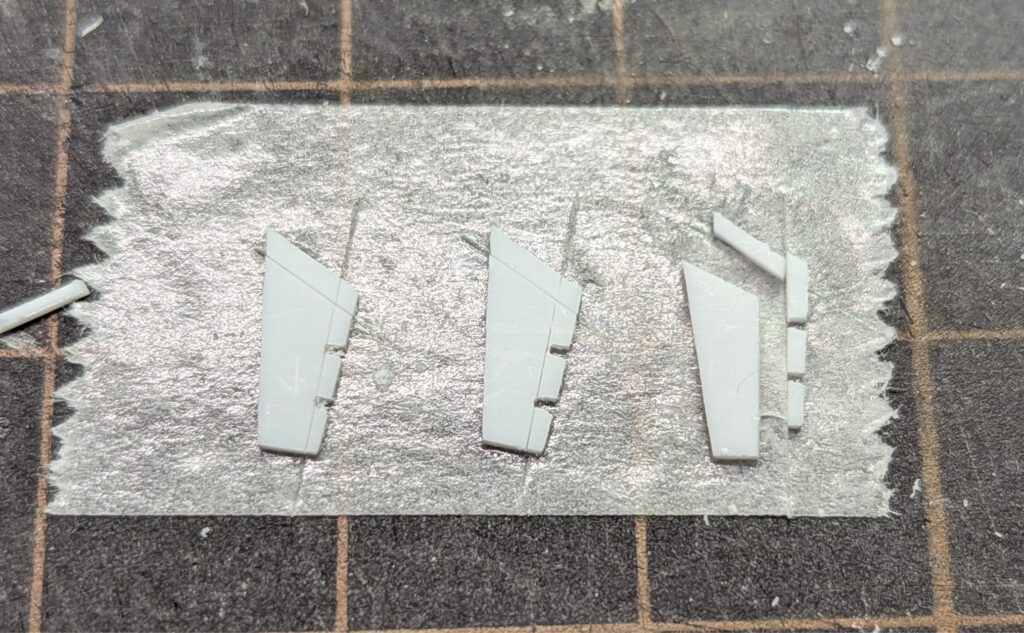

一段低くなるフィンは単純にカットして準備しました。

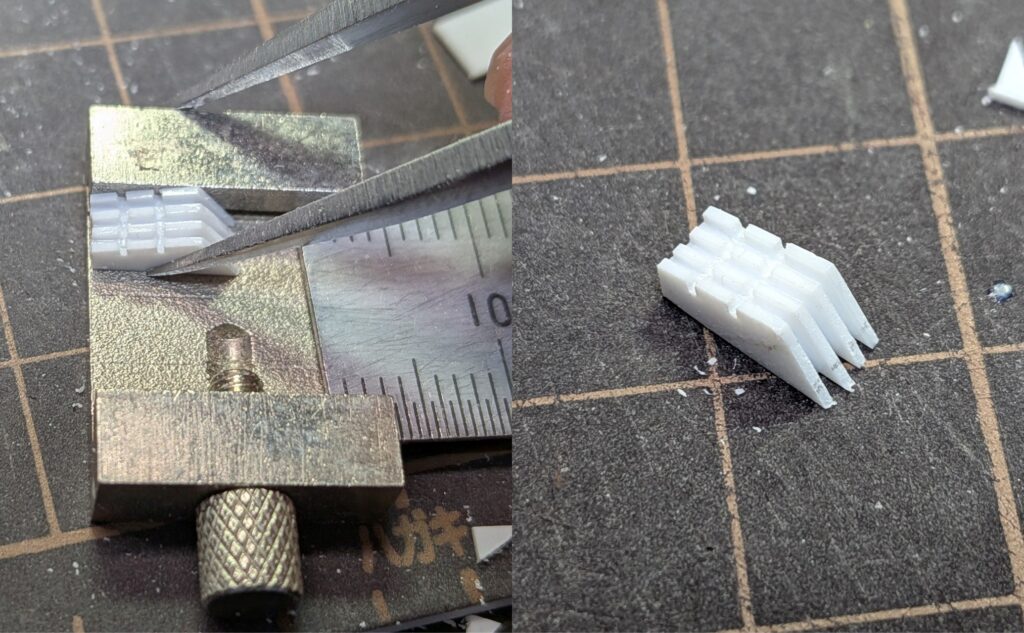

垂直が出ている治具にあてがいながら順番に接着していきます。
治具を使うことで垂直は比較的容易に出せますが、上下方向の位置決めが手作業になるのでブレやすかったです。

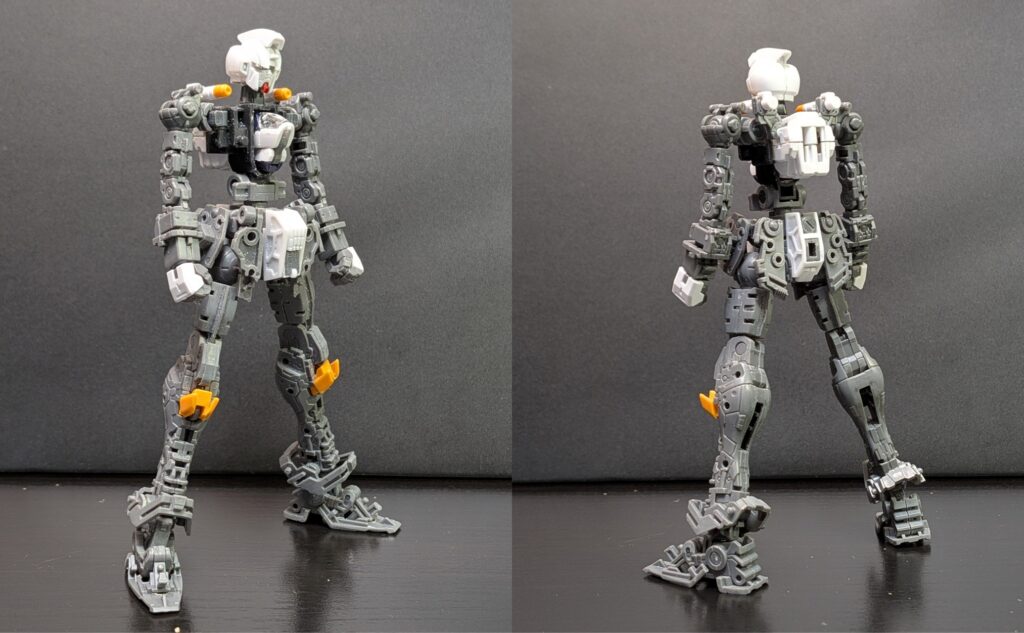

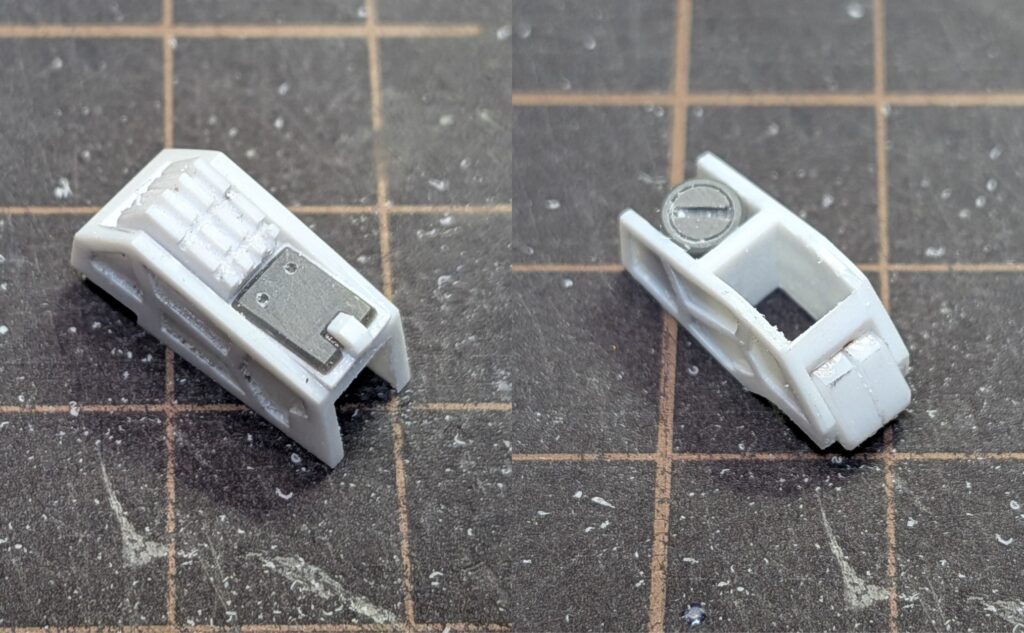

完成した内部フレームです。
リアアーマーは接続軸にマルイチ部に市販パーツにスジボリを入れたものを配置し、下部にフレーム形状をプラ棒から削り出した自作パーツを貼り付けました。

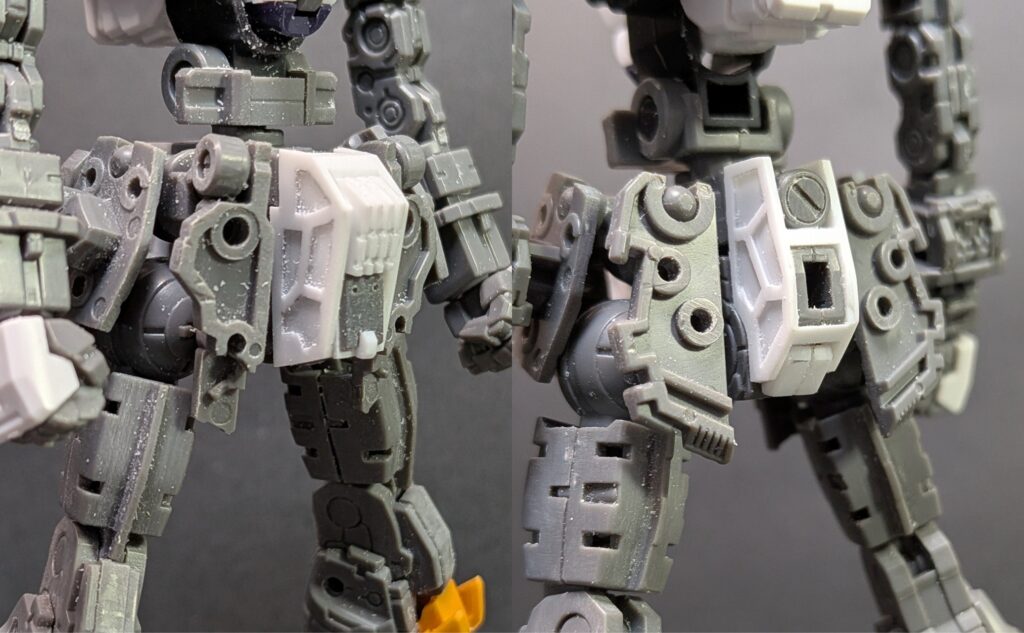

装着したところ。結構密度感があがっていい仕上がりになったと思います。
最後に
今回は自作の内部フレームパーツのディテールアップについて紹介しました。
市販パーツを加工して使い、自作パーツと合わせて使うことを意識するだけで、あまり深く考えなくてもそれなりに自然な仕上がりになります。
自作パーツを作るという手間はかかるものの方法論は単純ですので、皆さんもぜひやっていてください。
ではっ！！
