見栄えのための内部フレーム製作

こんにちは、MIBです！

現在製作中のRG クロスボーンガンダムX11 ファータモガーナフルクロス、現在は本体であるRGクロボンの表面処理、仕上げを進めている状況です。

仕上げをしながらRGとして全身にフレームが仕込まれていることを活かしてフレーム単体でも飾れるようにしたいと思いましたが、キット状態では多少の課題がありました。

そのため今回はその部分に対応する改修を行った内容について紹介します。

※キットをそのまま組み立てるためには全く必要のない改修です。

キットの状態

はじめにキットの内部フレーム状態は次のようになっています。

1/144サイズ、しかも小型MSであるクロスボーンガンダムの全身に可動フレームが仕込まれており、脚部、腕部などはディテールも入っていて見栄えがいいというとても素晴らしい内容です。

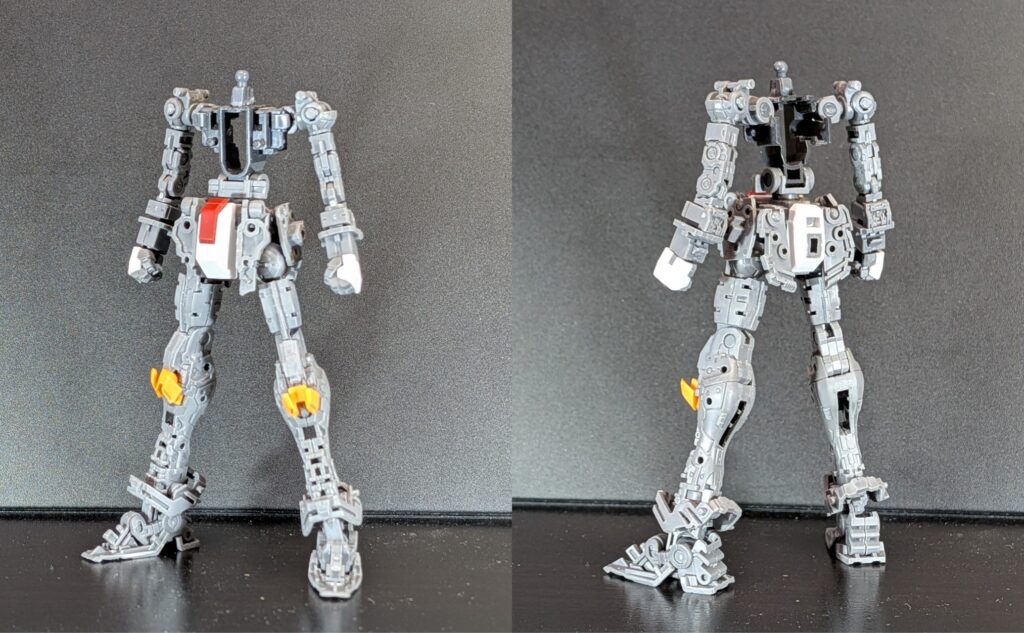

しかし部品肉厚の関係なのか、腰部センターアーマーは前後とも内部フレームは再現されておらず、さらにそれらの装甲を外すとフレーム状態で立たせることもできないという構成でした。

そのため、フレーム状態で立たせるための嵌合構造を含めて内部フレームを自作し、内部フレーム状態でも飾れるようにしていきます。

始めにプラ板を使って嵌合構造を持った基本構造を作っていきます。

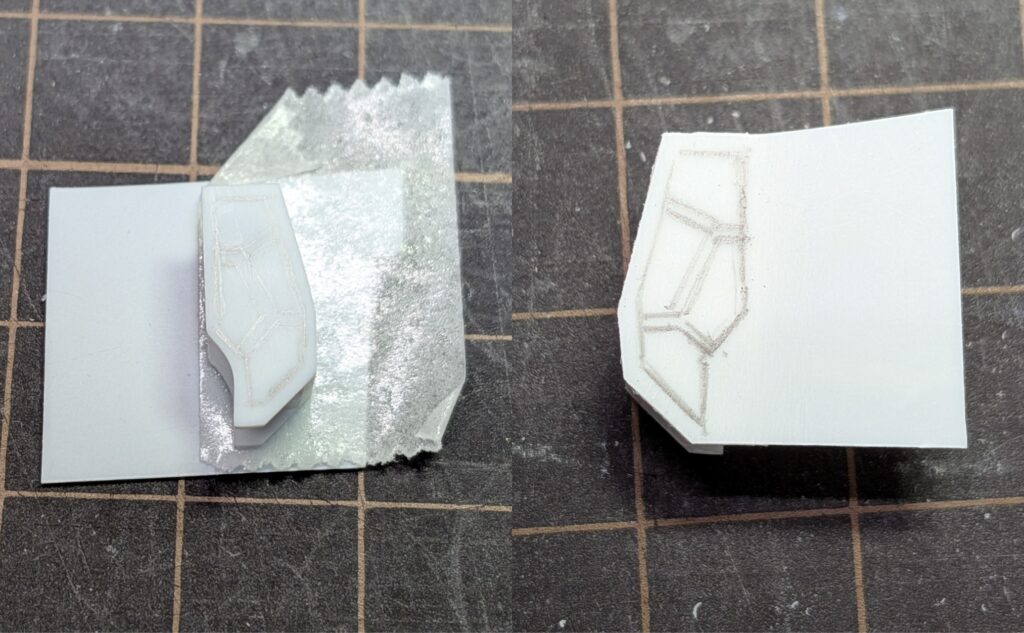

作成方法はキットパーツにマスキングテープを貼り付けて形状のあたりを取り、プラ板を切り出してキットパーツと合わせて調整しながら組み合わせる、というシンプルな内容です

考えながら作業となったため途中写真が撮れておらず、いきなり完成形からの紹介になります。

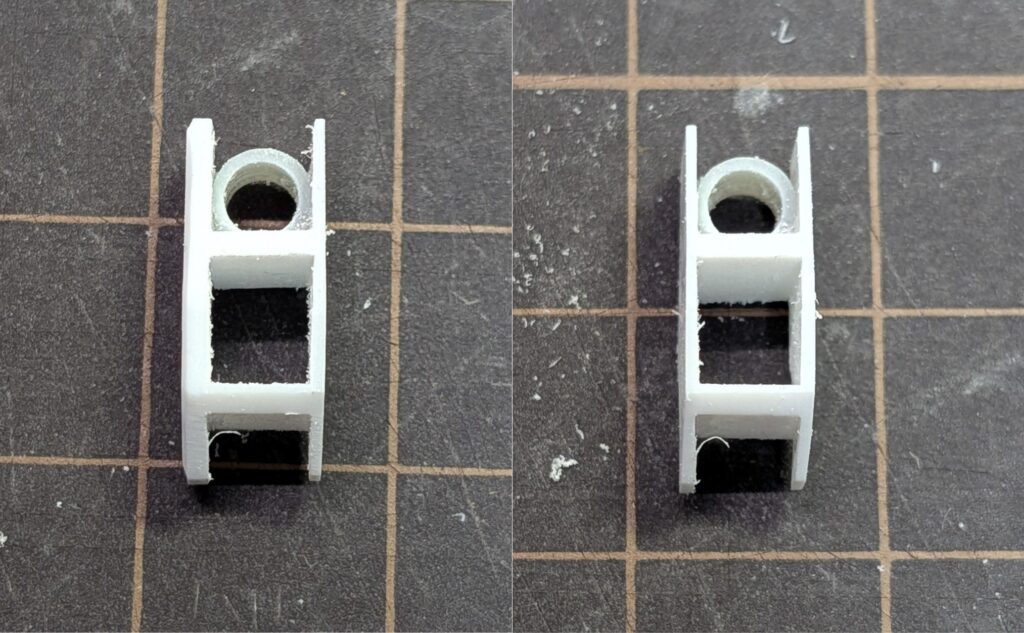

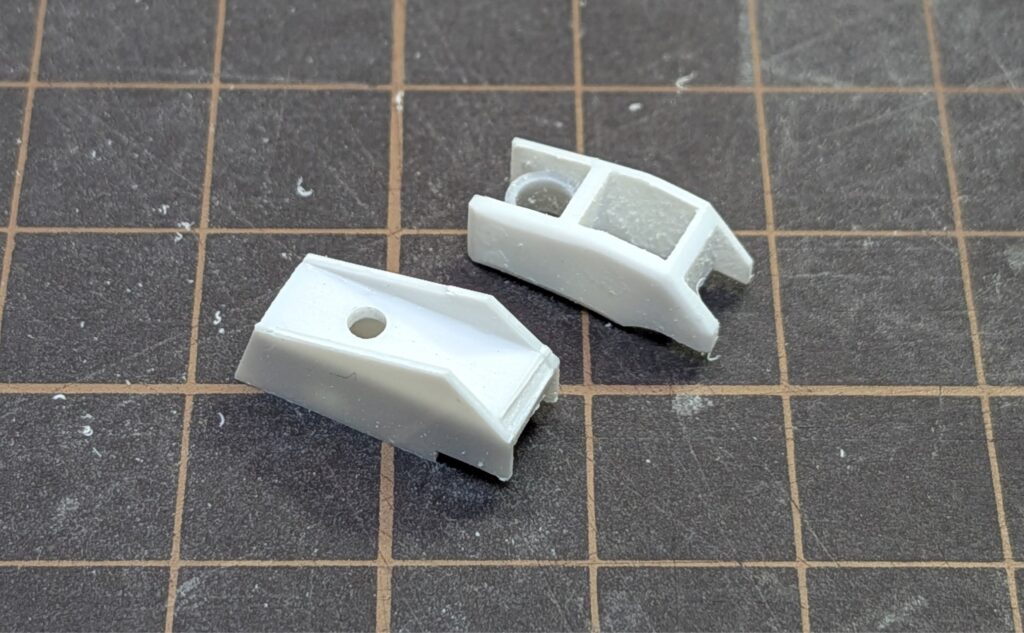

キットのΦ3軸と嵌合する部分はΦ4プラパイプの穴をΦ3に拡大したものを使い、その他の嵌合部はプラ板で構成しています。

内部フレームといっても自分の中にあまり引出しがなく、とりあえず嵌合構造上平面で構成するしかない部分にはトラスディテールを入れることにしました。

最初に構造を作るときに1mmプラ板で作っていた部分に対して、トラスディテールを入れるために肉厚を減らします。

次の写真左側の左側面プラ板が1mmの状態ですが、ダイソーの金ヤスリで0.5mm程度になるまで削りました。

次に実際にトラスディテールを作り、貼り付けていきます。

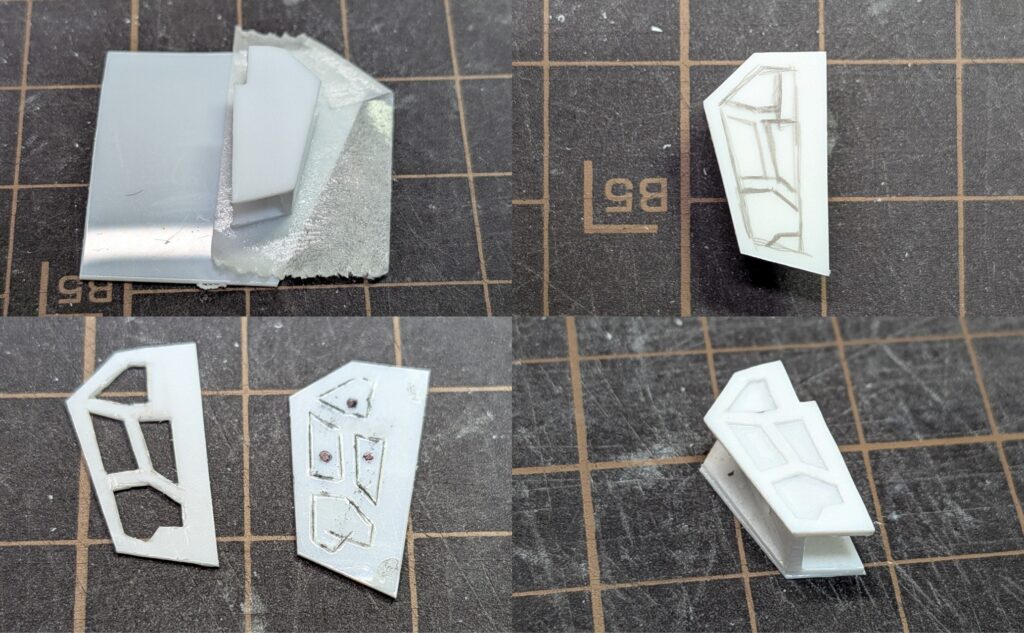

( 左 )　0.3mmプラ板に基本構造を両面テープで貼り付け、外形を切り出します。

( 右 )　切り出したプラ板にトラス形状を下書きします。

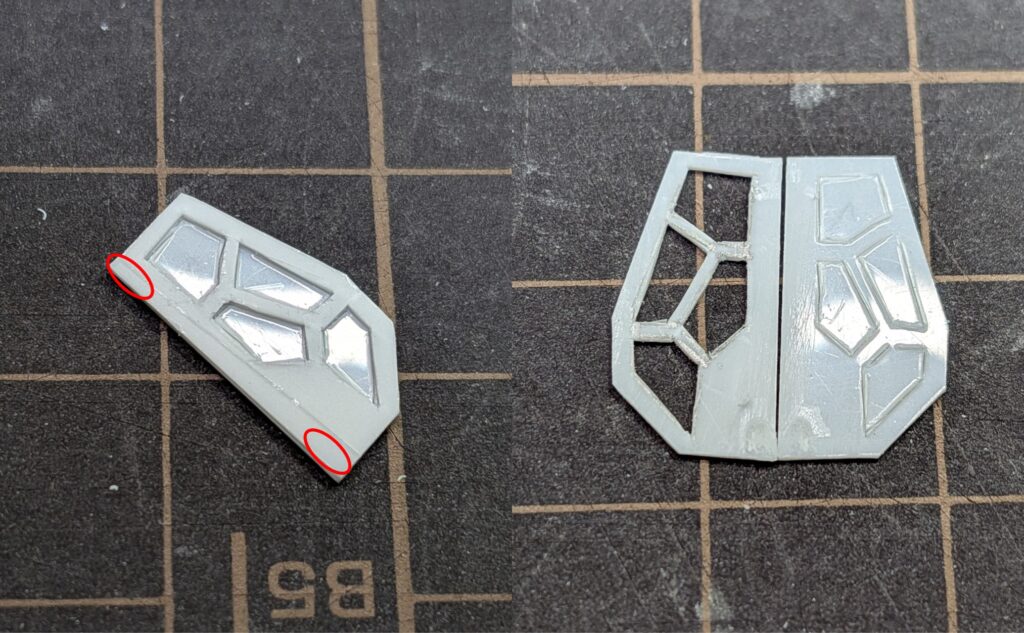

( 左 )　下書きに沿って切り出したトラスを複製するためプラ板に貼り付けます。赤丸部に溶剤系接着剤をチョン付けして貼り付けてました

( 右 )　外形とトラスの形状を写し取ったら剥がし、トラスを切り抜きます。

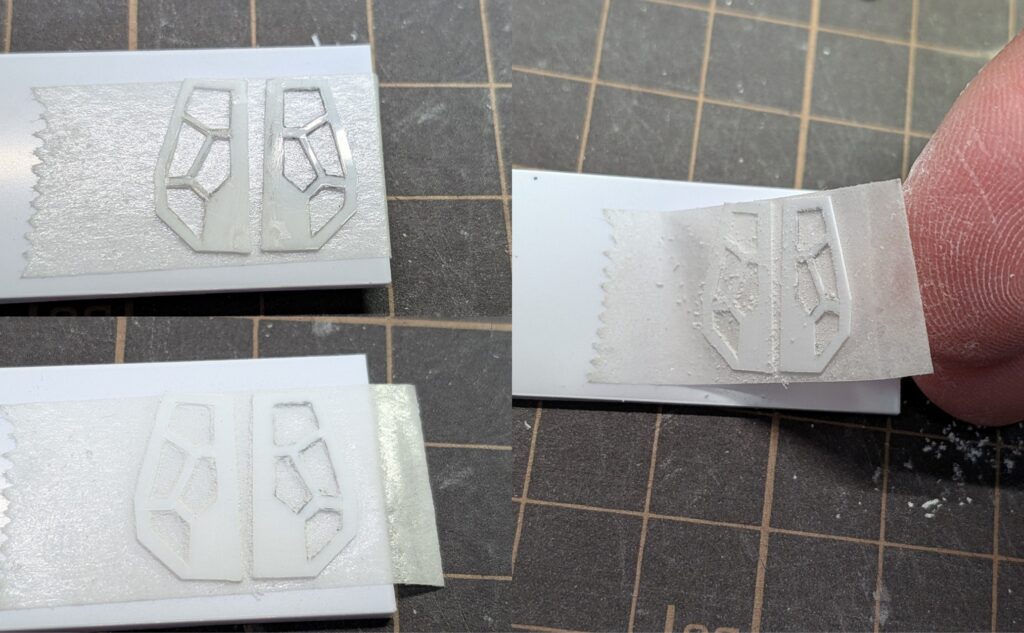

(左上)　切り取ったトラスの表面処理を行います。適当なプラ板に両面テープを貼りトラスを貼り付けます

(左下)　ヤスリで表面処理します

( 右 )　両面テープごと剥がすことでトラスに負荷をかけず剥がすことができます

両面テープはニチバンナイスタックの粘着力02「しっかり貼れて剥がしやすいタイプ」がおすすめです。

昔は01弱粘着を使っていましたが剥がす際に避けるので剥がしにくかったのですが、こちらに変えてからそのストレスがなくなりました。

02には普通のタイプ(よく見る赤と青のもの)もあるので、ピンク色が目印です。

リンク

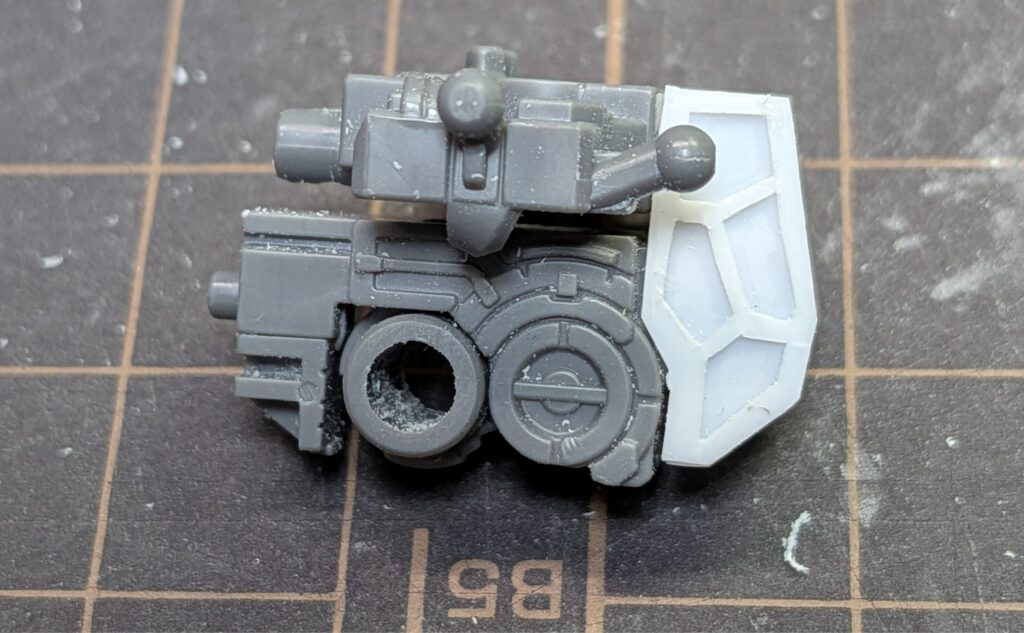

リアセンター部が完成した状態はこちら

フロント側についても同様の工程にて作成しました。

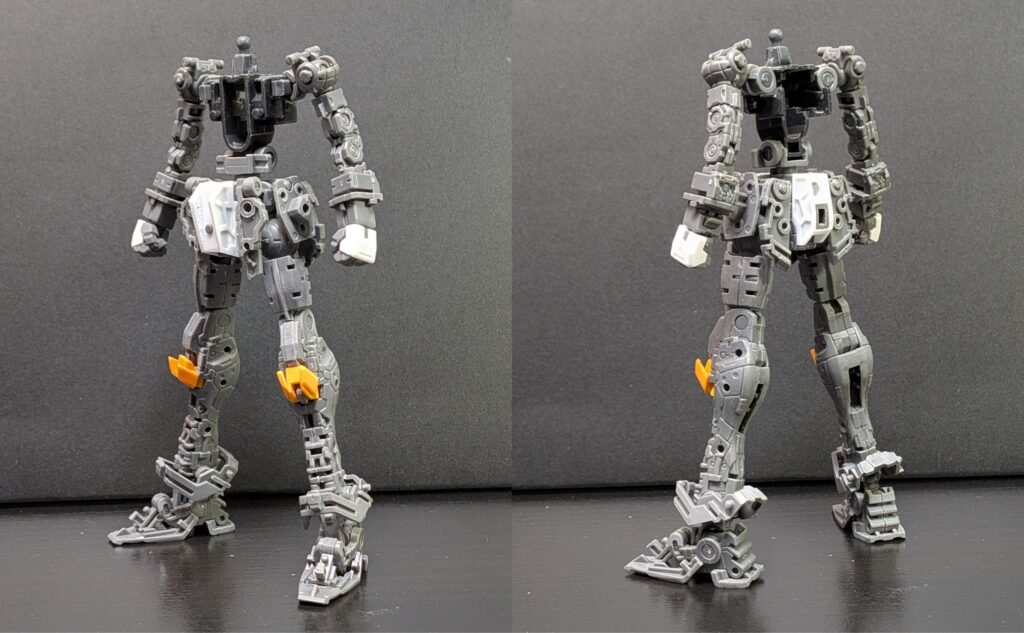

差し替えになりますが内部フレームで直立させることができるようになりました。

プラ板製のためぱっと見キット状態と変わらなく見えますが、もう少しディテールを入れてフレーム色で塗れば気にならなくなると考えています。

今回は内部フレーム再現用の差し替えパーツの製作についての紹介でした。

外装の脱着を考慮しないため非常にのびのびと工作できたと思います。

これで内部フレームとして飾ることはできるようになりましたが、単体で見ると胸部のディテールがさみしかったり頭部がないのも気になってきたので、そのあたりについても対応できないか考えてみたいと思います。

内部フレーム状態の再現は通常模型を作る以上に実機を意識することができて想像以上に楽しいので、皆さんもぜひチャレンジしてみてください。

ではっ！！
