ガンプラ製作において装甲裏にトラスディテールを入れるととても引き締まってかっこよく感じます。
ただこのトラスフレーム、かっこよくデザインするのが意外と難しいのとそれをいくつも作るのが大変なことがあり、取り組むにはけっこうハードルが高いです。
そんなトラスフレームですが、今製作しているRG クロスボーンガンダムX11用フルクロスの装甲裏表現としてトラスディテールをデザイン・部品製作した中で、比較的かっこよくデザインできる方法と比較的容易に製作できる方法に行きつきましたので解説したいと思います。
ただしトラスディテールを入れたい部品外形をPowerpointで設計している状態を前提としていますので、何かしら既存の部品にトラスディテールを入れたい場合は製作部分を参考にしてください。
Powerpointの操作
今回はPowerpointの「図形の統合」を多用します。
操作方法はこちらで紹介しているので見てみてください。
トラスディテールのデザイン

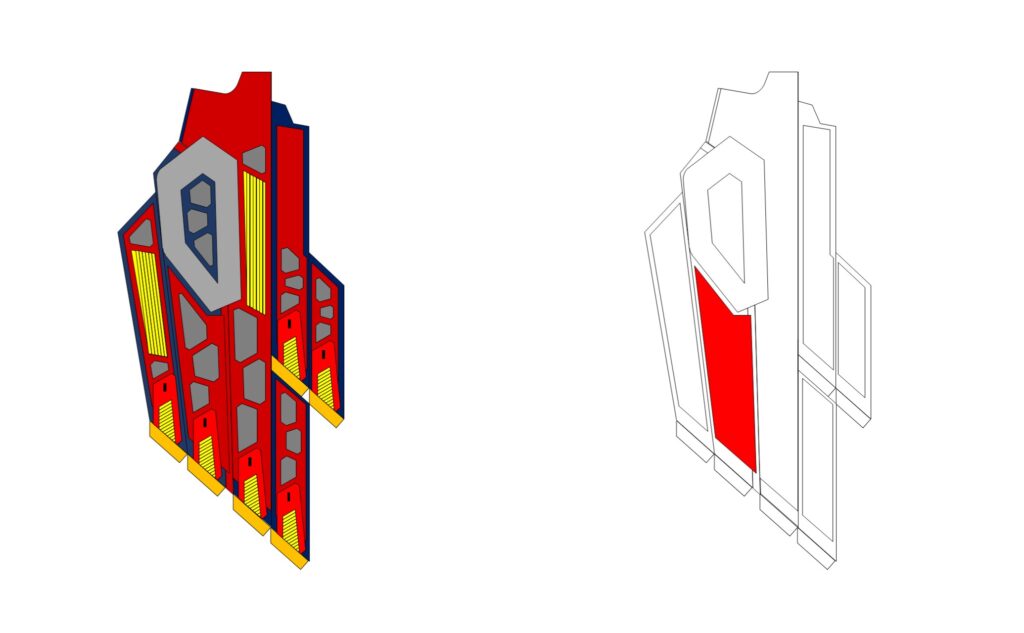

今回デザインしたトラスディテールは下図の左側になります。
このうち、下図の右側で赤く塗った部分をピックアップしてデザイン方法について解説します。
アウトラインのオフセット・基本形状の作成

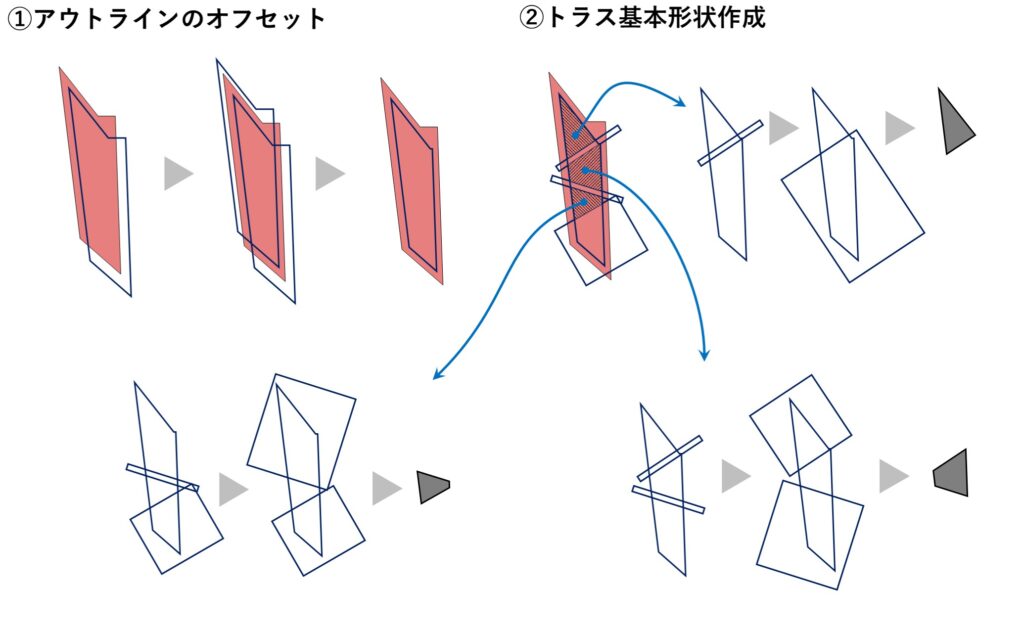

アウトラインのオフセット
まず部品形状から1mm程度オフセットしたラインを作成します。
部品外形をコピーして上辺と左片を1mmオフセットさせます。
次にもう一度部品外形をオフセットして下片と右片を1mmオフセットさせます。
さいごにオフセットした図形同士を図形の統合で1つにしてオフセットラインの完成です。
トラス基本形状作成
次にトラスの基本形状を作成します。
幅1mmの長方形を書いて、先に作成したオフセットラインをトラスっぽく見えるように分割していきます。
分割のコツは
- 極端に長細くしない
- 三角形か四角形に区切る
です。
できたら区切りの図形をコピーし図形の統合を駆使してトラスの基本形状を作っていきます。
基本形状完成・微調整・鋭角面取り完成
トラス基本形状完成
先に作成したトラスの基本形状を、元の装甲外形に配置します。
配置ができたらいらない線を消して基本形状完成です。
トラスデザインとしてはこのままでも問題ない状態だと思いますが、少しきちっとしすぎている印象です。
ここから少しカジュアル寄りにアレンジしていきたいと思います。
トラス形状微調整1
基本形状は外形から1mmオフセットしたアウトラインに合わせて作成していますが、一部オフセット量を増やすことでいい感じになります。
特に1つ飛ばしでこの処理を行うと効果的です。
トラス形状微調整2
微調整1で処理しなかった部分は逆側をオフセット量を増やしてみます。
こうすることで実際の力学的な効果はわかりませんが、一部リブを太くして強度を上げたような雰囲気になります。
鋭角の面取り・完成
さいごに鋭角部を1mm幅くらいで面取りします。
面取り部は二等辺三角形に近い形状を意識すると自然になります。
ここまでやるとかなり凝ったトラスディテールに見えると思います。
トラスディテールの製作
それでは実際に作成していきます。

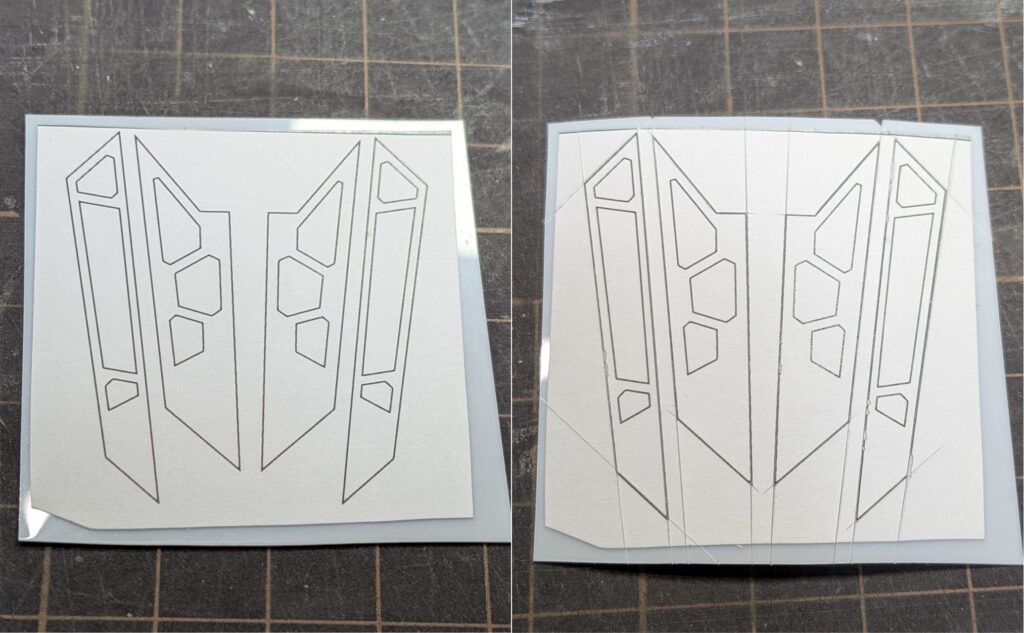

(左) Powerpointで作成した図形をA4サイズで印刷し、プラ板に貼り付けます。
(右) 外形をカッターでケガキます。
トラスディテールを作成するのに向いているプラ板は0.3mmのものです

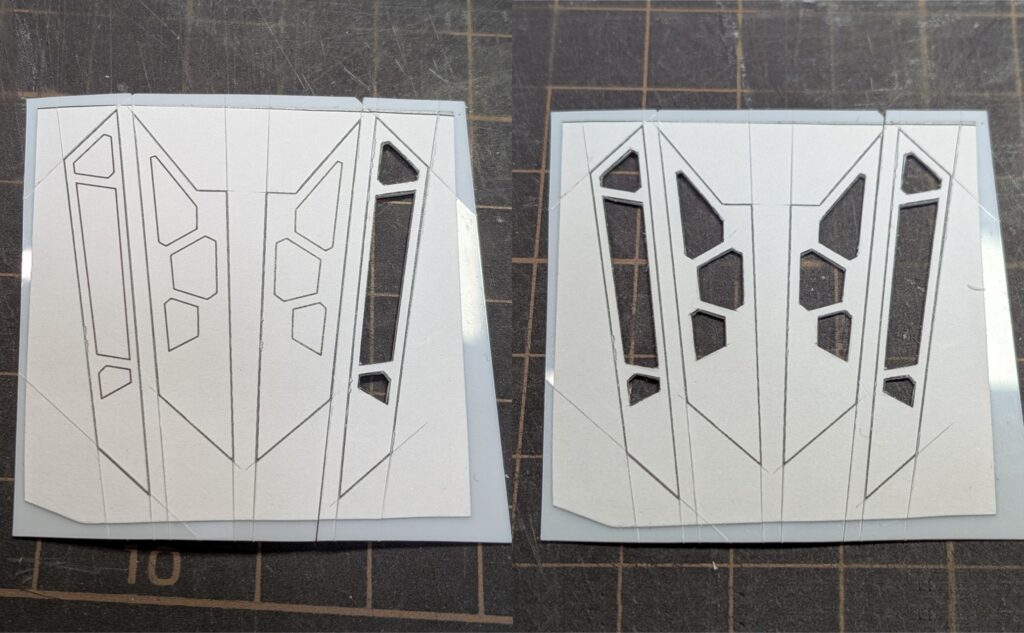

(左) トラスのライン切り出して1部品終わったところ
(右) 全トラス切り抜き終わったところ
切り抜きにはデザインナイフを使っています。
新品の歯を使って、0.3mmプラ板を切り抜くのであればフリーハンドで十分対応できるので効果的な組み合わせです。
またカットするときは部品の外形の余白は残したままにしておきます。
ここを先に切ってしまうと1mm幅の残すプラ板部分がゆがんでしまいほしい形状に仕上がらないためです。
(左) 両面テープに貼り付けて表面処理
(右) 両面テープごと剥がしてプラ板の変形を防止
接着用に片面表面処理を行います。
処理した面を部品に貼り付け、裏面は部品に貼り付いた状態で表面処理します。
両面テープはないスタックの粘着力02 しっかり貼れて剥がしやすいタイプ を使っています。
以前は粘着力01を多用していましたが剥がす際にテープ自体が線切れてしまうことがあったので
今はこれを愛用しています。
(左) 完成したトラスディテール
(右) 拡大状態
ここまででトラスディテールができました。
結構いい感じに仕上がったと思います。
さいごに
今回はPowerointで作図した部品に合わせてトラスディテールをデザインする方法とその加工方法について紹介しました。
大体こうやれば違和感なくかっこいい形になる、というのはわかった気がします。
Powerpointで作図した部品、という今回の前提はなかなか特殊だと思いますが、外形をオフセットさせたうえでどのように分割してトラスにするかという方法論と、プラ板のカット、表面処理についてはキット改造でも活用できると思うので、皆さんもぜひやってみてください。
ではっ！！
